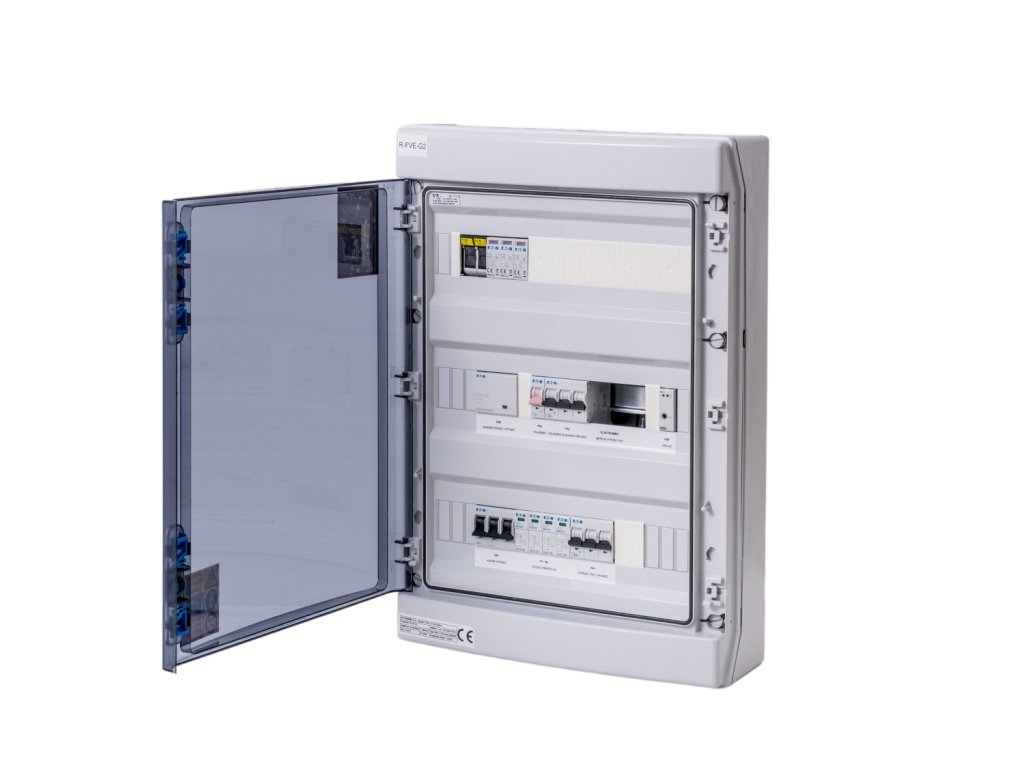

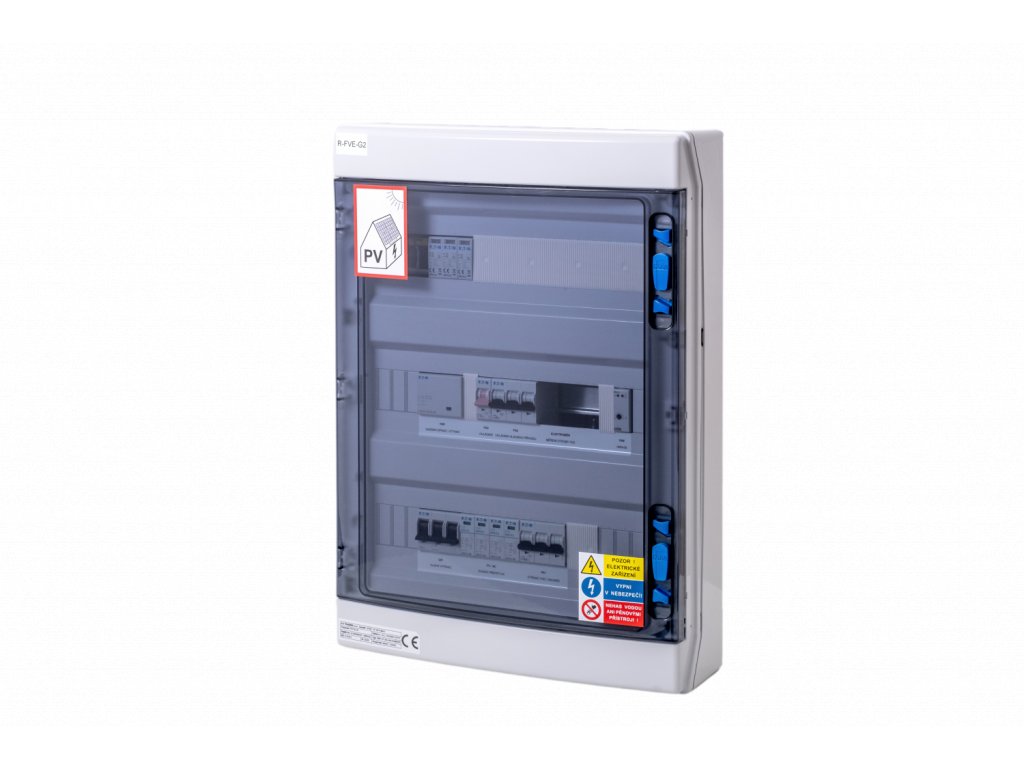

Rozvádzač R-FVE-G2 - trieda ochrany 1+2 (s AC zvodičom)
AC+DC rozvádzače určené pre montáž na stenu, IP65 slúžiace na obsluhu trojfázovej fotovoltaickej elektrárne (typicky striedač Goodwe 4 až 10K-ET).
Kategória: | MENIČE, PRÍSLUŠENSTVO |
---|
AC+DC rozvádzače určené pre montáž na stenu, IP65 slúžiace na obsluhu trojfázovej fotovoltaickej elektrárne (typicky striedač Goodwe 4 až 10K-ET).
Nespornou výhodou je minimálny zásah do rozvádzača zákazníka – Smartmeter (meranie striedača), spoločné rozpadové miesto aj všetko istenie, je súčasťou tohto rozvádzača. Stačí teda urobiť slučku medzi hl. rozvádzačom a umiestnením technológie.
Pozn. Smartmeter nie je súčasťou dodávky.
V rozvádzači je pripravené aj krízové odpojenie striedača HDO (N0%). Rozvádzač R-FVE-A40-1 je koncipovaný na hlavný istič v stĺpiku maximálne 40 A. Obsahuje aj DC poistkové odpínače a zvodiče prepätia.
Súpis komponentov
Kód | Výrobca | Produkt | Popis | Počet kusov |
---|---|---|---|---|
174202 | EATON | IKA-3/54-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
158331 | EATON | SPBT12-280/4 | Zvodič prepätia triedy T1+T2 (B+C), 4-pólová sada pre TN-S | 1 |
276272 | EATON | IS-40/3 | Hlavný spínač, 240V, 40A, 3HP | 1 |
3722 | ELKO EP | HRN-55 | Sledujúce napäťové relé | 1 |
40.52.8.230+95,65 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Finder RELE | 1 |
177256 | EATON | SPPVT12-10-2+PE | Zvodič prepätia T1+T2 (I+II, B+C), fotovoltaické aplikácie 1000V DC, max.zkrat.prúd 1000A< span> | 1 |
2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rýchla valcová poistka pre fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A</span td> | 2 |
CHPV2U | EATON | CHPV2U | Poistkový odpojovač, fotovoltaické aplikácie, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 1 |
