Tigo RSS-čítačka Din rail
Tigo RSS-Transmitter - spoľahlivý vysielač na rýchle vypnutie fotovoltaických zariadení.
Poskytuje bezpečné odpojenie fotovoltických modulov na úrovni panelov, je plne kompatibilný s jednotkami Tigo TS4-F/2F a spĺňa európske a americké normy pre rýchle odpojenie (NEC 690.12, EN 50549). Vďaka technológii Pure Signal zvláda veľké inštalácie, ponúka jednoduchú montáž na lištu DIN a je ideálnou voľbou pre bezpečné a profesionálne fotovoltické systémy.
| Kategória: | Optimalizéry |
|---|

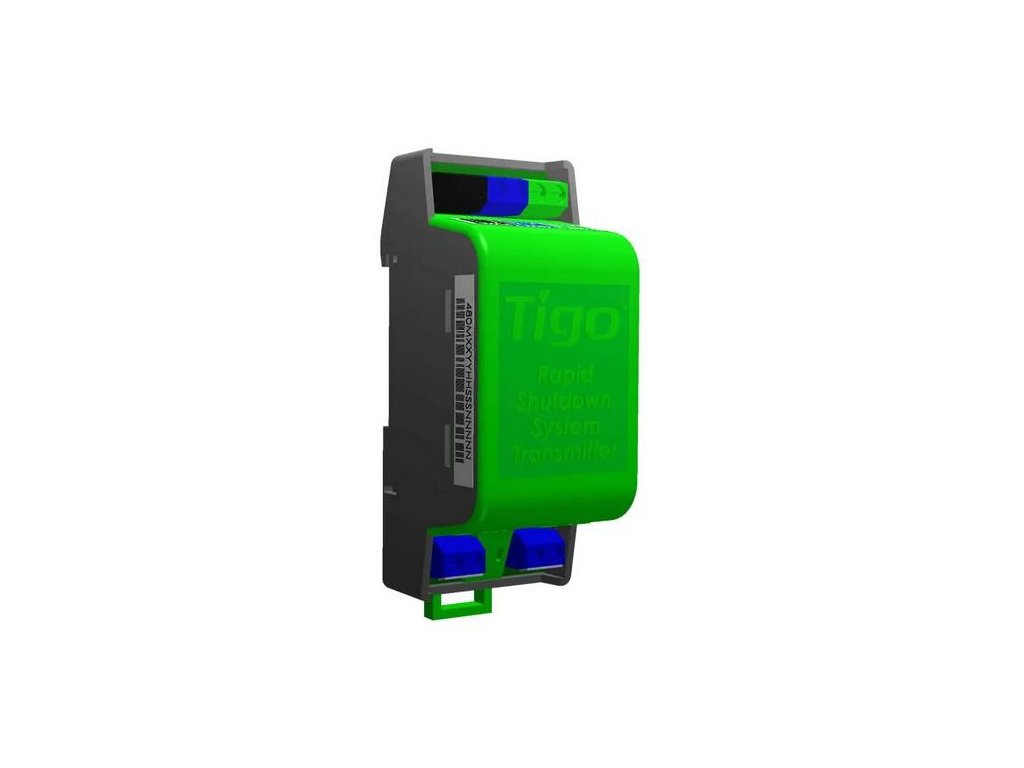

Tigo RSS-Transmiter
Tigo RSS-Transmitter je srdcom riešenia rýchleho vypínania na úrovni modulu pre TS4-A-F / TS4-A-2F zariadenia. Odosiela signál údržby cez PV linku (PLC) pre normálnu prevádzku a zabezpečuje bezpečné odpojenie modulov pri strate - riešenie je navrhnuté v súlade s NEC 690.12 (2017/2020) a je to PVRSS od viacerých dodávateľov UL.
Kľúčové výhody
-
TS4-F / 2F kompatibilita a široká interoperabilita so striedačmi; nie je potrebné uvedenie do prevádzky.
-
Čistý signál (PST) pre veľké inštalácie: Prepojenie až 10 vysielačov do jednej skupiny so synchronizáciou signálu a potlačením presluchov (až ~200 reťazcov na skupinu).
-
Vysoká kapacita na jedno pole: jeden vysielač môže obslúžiť až 10 reťazcov (1 jadro) alebo až 20 reťazcov (2 jadrá). Každé jadro uzatvára zväzok kladných alebo záporných reťazcov.
-
Jednoduchá montáž na lištu DIN, čisté zapojenie a rýchle testovanie funkčnosti.
Ako to funguje (skrátene)
Vysielač vysiela signál "keep-alive" do jednotiek TS4-F/2F cez vodiče DC PLC. Pri výpadku napájania vysielača alebo aktivácii iniciátora RSS moduly prejdú do stavu rýchleho vypnutia a napätie reťazca klesne na bezpečnú úroveň.
Možnosti a inštalácia
-
Základné vyhotovenie: modul na 35 mm DIN (kryt NEMA 1; na vonkajšiu montáž použite min. IP67 / NEMA 4X).
-
Outdoor kit: Uzavretá súprava s krytom IP67/NEMA 4X, napájacím zdrojom a príslušenstvom; vybrané súpravy obsahujú aj Dual Core (dve žily) na ovinutie dvoch káblových zväzkov.
Základné technické údaje (výber)
-
Komunikácia: PLC cez PV vodiče (kladný alebo záporný zväzok).Tigo Energy
-
Kapacita: do 10 reťazcov / 1 jadro, do 20 reťazcov / 2 jadrá; v skupine PST do 10 vysielačov (~200 reťazcov). Memodo+1
-
Výkon vysielača: 12 V DC; pre vonkajšiu súpravu pre 1 vysielač je súčasťou dodávky sieťový zdroj 100-240 V → 12 V/1 A, pre verziu pre 2 vysielače sieťový zdroj 277/480 V → 12 V/10 A. Memodo
-
Montáž a bezpečnosť: Odporúča sa, aby bol vysielač napájaný z toho istého obvodu striedavého prúdu ako menič, aby sa splnili požiadavky na rýchle vypnutie. Dodržiavajte usporiadanie vodičov, aby ste minimalizovali presluchy.
