Rozvádzač DC3, T1 + T2 IKA

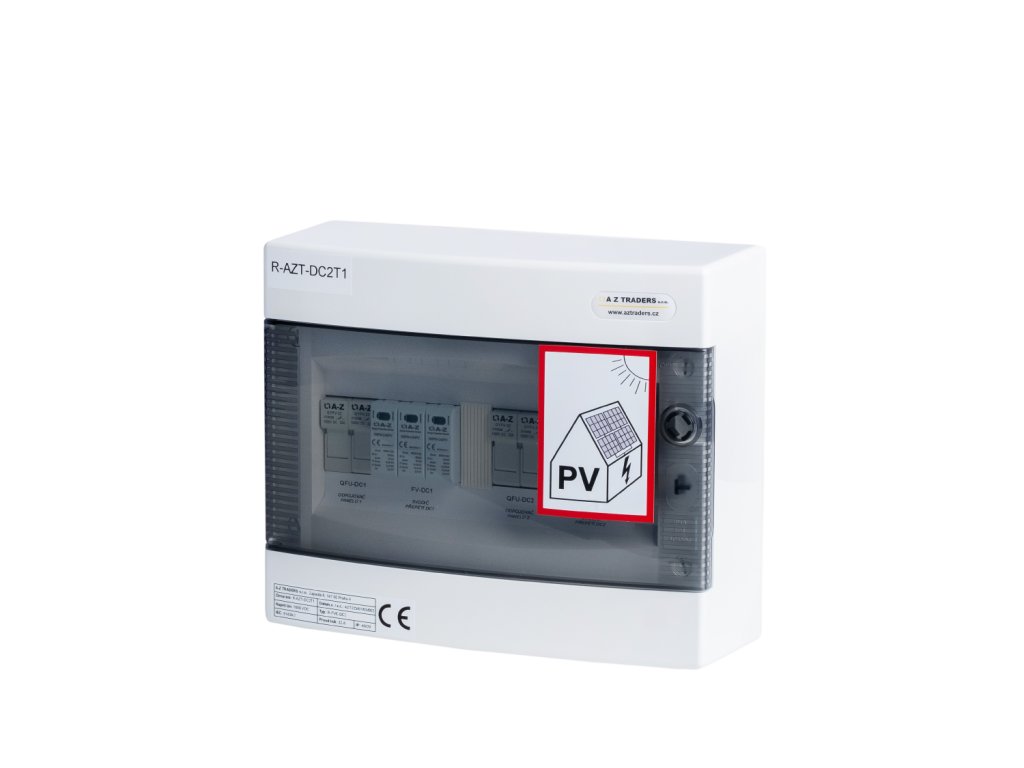

Rozvádzač jednosmerného prúdu určený na montáž na stenu, IP65/20, ktorý slúži ako vstupný rozvádzač z fotovoltaických panelov (na striedač) pre celé portfólio fotovoltaických elektrární. Najmä pri použití iných rozvádzačov, tiež EATON IKA-1/18-ST.
| Kategória: | Rozvádzače |
|---|
Rozvádzač jednosmerného prúdu určený na montáž na stenu, IP65/20, ktorý slúži ako vstupný rozvádzač z fotovoltaických panelov (na striedač) pre celé portfólio fotovoltaických elektrární. Najmä pri použití iných rozvádzačov, tiež EATON IKA-1/18-ST.
Jeho výhodou sú malé rozmery, možnosť "stohovania" s inými rozvádzačmi striedavého prúdu vedľa seba alebo pod sebou, čo umožňuje inštaláciu aj v priestorovo náročných priestoroch.

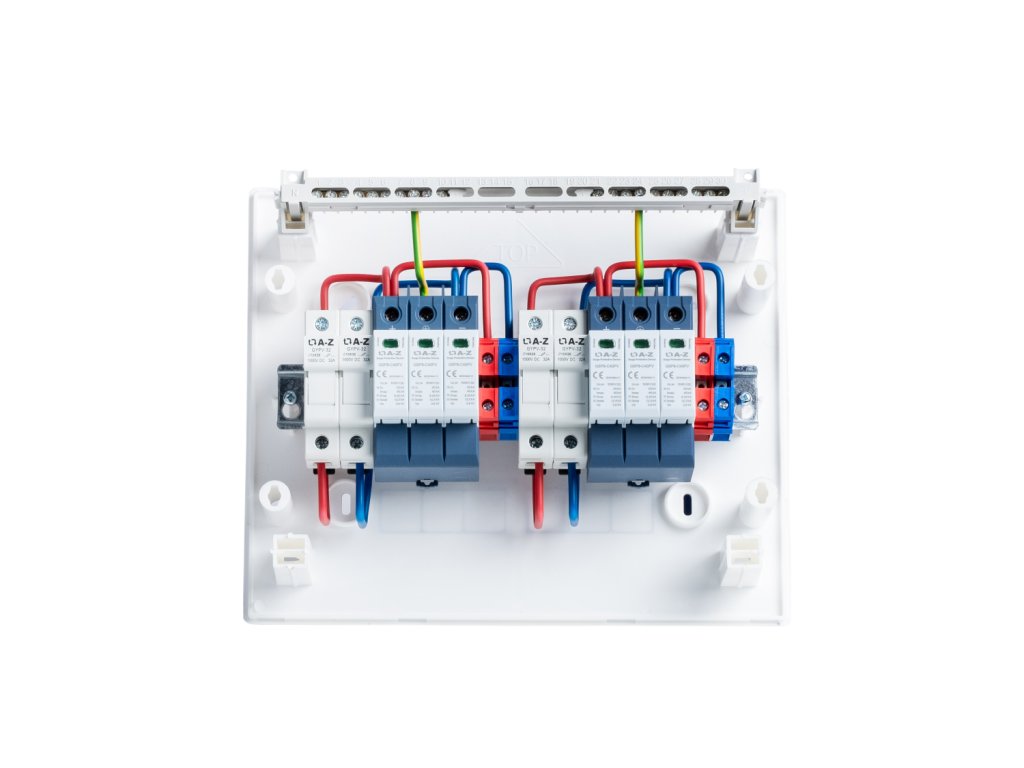

Rozvádzač je vybavený DC zvodičom prepätia a poistkovými odpínačmi vrátane gPV poistiek na ochranu DC vstupu do meniča.
Vhodný na kombináciu so striedavou časťou inštalácie s rozvádzačom EATON IKA-1/18-ST.
Súpis komponentov
| Kód | Výrobca | Výrobok | Popis | Počet kusov | |
|---|---|---|---|---|---|
| 174200 | EATON | IKA-1/18-ST |
|
1 | |
| 177256 | EATON | SPPVT12-10-2+PE | Svodič prepätia T1+T2 (I+II, B+C), fotovoltaické aplikácie 1000 V DC, max. skratový prúd 1000 A | 2 | |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rýchla valcová poistka pre fotovoltaiku, (norma UL), 10x38mm, 1000V DC, 15A | 4 | |
| CHPV2U | EATON | CHPV2U | Poistkový odpájač, fotovoltaické aplikácie, 2-pólový, 1000 V AC / 32 A, (10x38 mm) | 2 |
-
Inštalačné pokyny
-
Overenie návrhu
-
R-FVE-DC3T1-CAD
-
R-FVE-DC3T1 otepľovanie
-
Vyhlásenie o zhode
-
Rozmerový výkres
-
Používateľská príručka
