A-Z STRECHA SPD T1+T2 2+0 1010 VDC
Vzhľadom na normatívnu povinnosť umiestniť zvodiče prepätia triedy 1 v blízkosti vedenia strunových vodičov do budovy sme prišli s novou modelovou radou jednotiek SPD na montáž na nosnú konštrukciu samotných fotovoltických panelov.
| Kategória: | Rozvádzače |
|---|
Vzhľadom na normatívnu povinnosť umiestniť zvodiče prepätia triedy 1 v blízkosti vývodu strunových vodičov do budovy sme prišli s novým modelovým radom jednotiek SPD určených na montáž na nosnú konštrukciu samotných FV panelov.

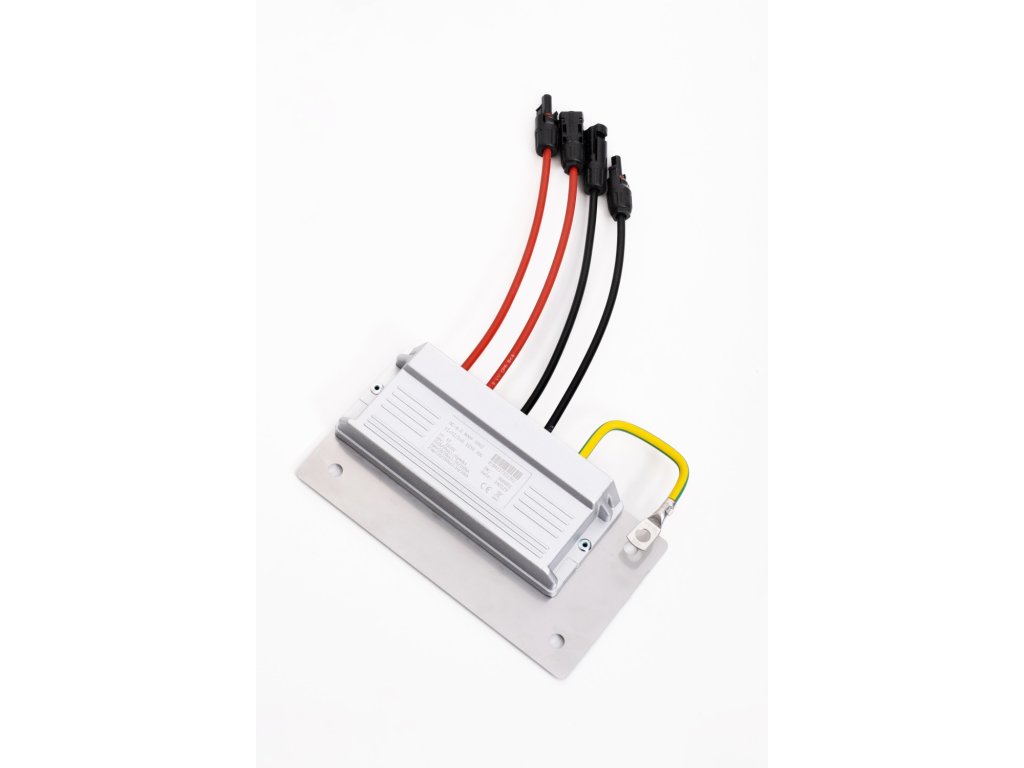

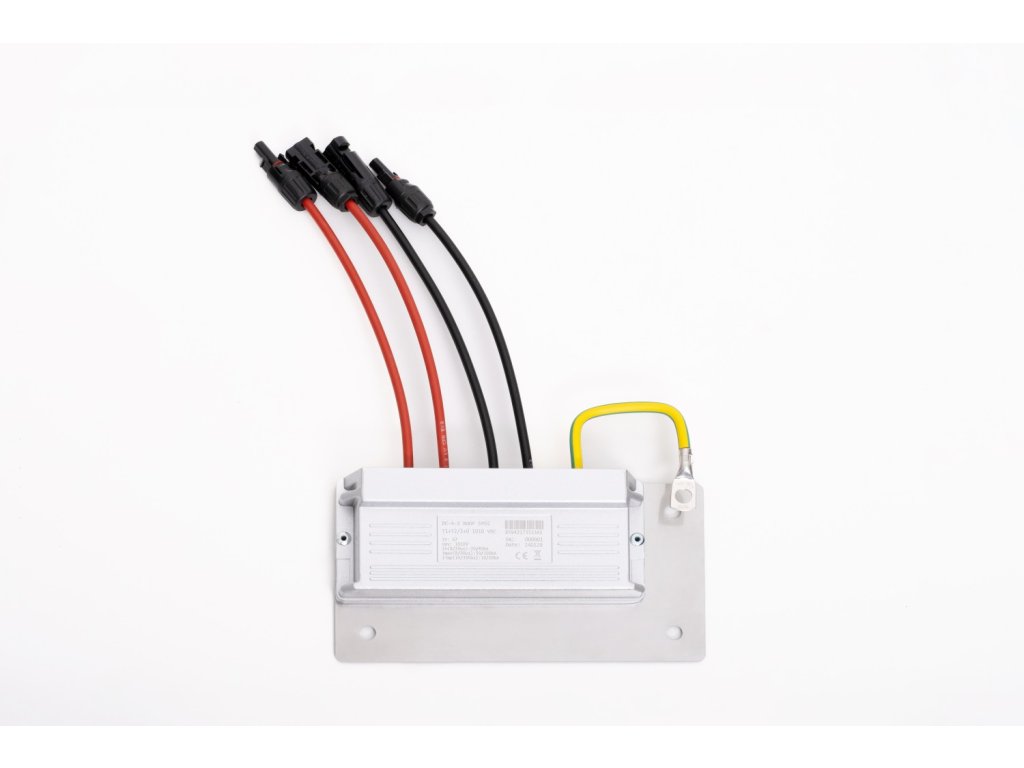

Vlastná konštrukcia je vyrobená z hliníkovej zliatiny (rovnaký materiál ako nosné profily FV panelov - bez rizika elektrochemickej korózie) s hermeticky uzavretými vnútornými obvodmi v polyuretáne s vnútornou nehorľavou výplňou, vzhľadom na poveternostné podmienky a spôsob montáže.
Jednotka je realizovaná ako priechodná s ohľadom na jednoduchú implementáciu do reťazca - oba póly reťazca sa pripájajú do jednotky a oba z nej aj vystupujú. Pripojenie je realizované klasickými konektormi MC4 (s integrovanou poistkou na vstupe) a vodičmi s prierezom 6 mm2 (v niektorých verziách aj 10 mm2) s dvojitou izoláciou a farebným rozlíšením.
Pripojenie PE vodiča alebo spojenie s prvkami LPS je riešené na šasi krabice pomocou skrutky M10 (M8) cez nalisované oko na slanenom vodiči >16 mm2 alebo priamo pomocou T-skrutky spojením s nosnou konštrukciou/vodičom LPS, prípadne v kombinácii.
Vlastná jednotka SPD je triedy T1 + T2, pričom vďaka vynikajúcej zvodovej odolnosti (12/25 kA) je možné ju použiť aj na strediská s menej ako 4 vodičmi (podľa EN 51643-32).
Vzhľadom na špecifickú konštrukciu a umiestnenie je potrebné merať zvyškový prúd pri maximálnom prevádzkovom napätí po každom prerušení integrovanej poistky (v dôsledku pôsobenia SPD).
Ak je vyšší ako maximálna hodnota stanovená výrobcom, je potrebné vymeniť celý modul SPD. Indikátorom prepálenia poistky je neprítomnosť napätia v obvode reťazca za modulom SPD.
Soznam komponentov
| Kód | Hodnota | Produkt | Počet kusov |
|---|---|---|---|
| Maximálne prevádzkové jednosmerné napätie medzi L+ a L- (L+- a PE) | 1010 V | IKA-3/54-ST | 1 |
| In (8/20 μs) |
L+ alebo L- /PE 20 kA L+- /PE 40 kA |
SPBT12-280/4 | 1 |
| Imax(8/20 μs) |
L+ alebo L- /PE 50 kA L+- /PE 100 kA |
IS-40/3 | 1 |
| Imp (10/350 μs) |
L+ alebo L-/PE 12,5 kA L+- /PE 25 kA |
HRN-55 | 1 |
| Rozmery | 234x126x34,4 mm | 2P/8A 230VAC 40.52.8.230.0000 | 1 |
| Pripojovacie vodiče |
Dĺžka: približne 25 cm; Prierez: 6/10 mm2; Konektory: MC4 samec/samica s integrovanou poistkou |
Z-SCH-230/40-40 | 1 |
| Lokalita | Vonkajší priestor - montáž na nosný systém fotovoltaických panelov | PL6-B6/3 | 1 |
| Nominálny skratový prúd Iscpv | 10 kA | PL6-B20/3 | 1 |
| Vonkajšie odpojenia | Odpojovač integrovaný v MC4 < 30 A na vstup | PL6-B2/1 | 1 |
| Indikácia zapojenia SPD | pokles výstupného napätia na 0 V | SPPVT12-10-2+PE | 2 |
| Ostatný prúd | max 50 μA | CH10x38 gPV 15A/1000V DC | 4 |
| Klasifikácia podľa EN 61643-11 ed. 2 a EN 61643-31 | T1+T2 | CHPV2U | 2 |
| Priateľský k sieti | DC | ||
| Nominálny zaťažovací prúd IL |
Typ 1 - 30 A Typ 2 - 30 A Typ 3 - 80 A |
||
| Ochrana proti skratu ISCPV | 10 kA | ||
| Úroveň napäťovej ochrany pri In UP | < 2,3 kV | ||
| Čas odozvy tA | < 25 ns | ||
| Materiál kufra | Zliatina | ||
| Úroveň ochrany krytu | IP67 | ||
| Prevádzková teplota | -40 do 85 °C | ||
| Rozsah vlhkosti RH | 0až 100% | ||
| Prierez pripojovacieho vodiča | Prierez: 6 mm2 10 mm2 (v závislosti od konštrukcie) | ||
| Uťahovací moment zemnej svorky | Podľa použitej skrutky M8/10 | ||
| Montážna metóda | FV Alu profil | ||
| Pracovné miesto | Jakákoľvek | ||
| Prevádzkový režim SPD | OCFM | ||
| Vymeniteľný dizajn | NE | ||
| Životnosť | > 15 rokov | ||
