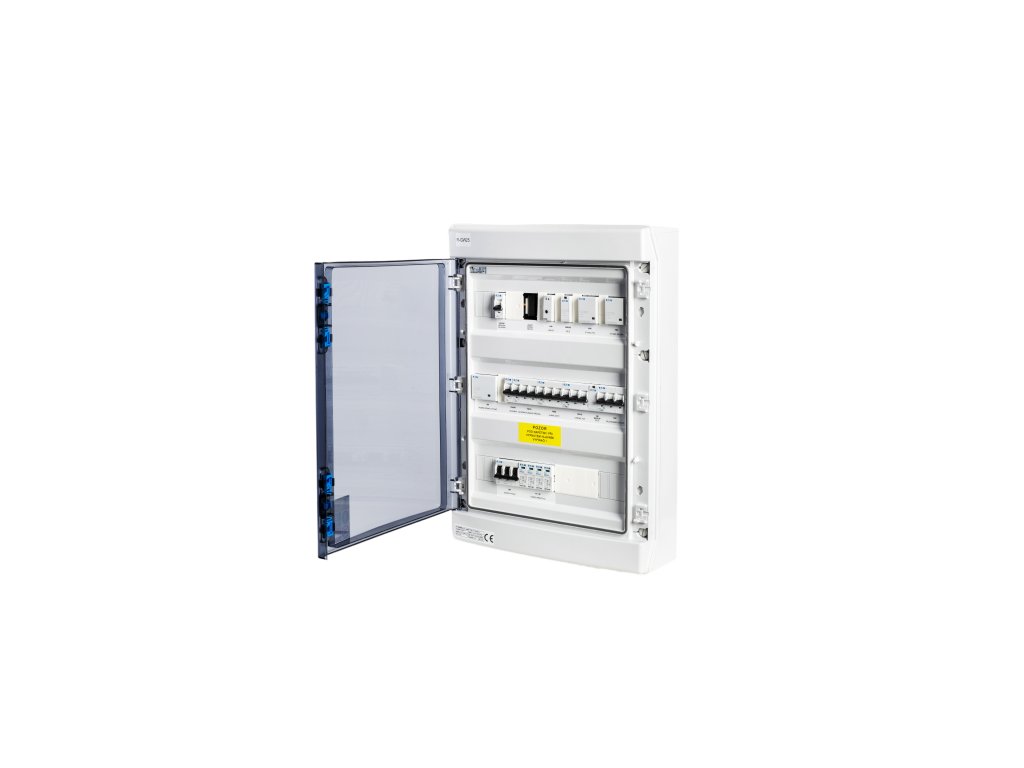

Rozvádzač R-FVE-GW40 - trieda ochrany 1+2
rozvádzač striedavého prúdu určený na montáž na stenu, IP65, používaný na obsluhu trojfázovej fotovoltaickej elektrárne (typicky menič Goodwe 4 až 10K-ET).
| Kategória: | Rozvádzače |
|---|
Striedavý rozvádzač určený na montáž na stenu, IP65, ktorý sa používa na obsluhu trojfázovej fotovoltaickej elektrárne (typicky menič Goodwe 4 až 10K-ET).Je výhodou automatické prepínanie medzi štandardnou prevádzkou zo siete a zálohovaním. Počas výpadku prúdu je potrebné kontrolovať záťaž, aby nedošlo k preťaženiu, pretože jeho funkcia prepína celý dom na záložný menič. Nespornou výhodou je minimálny zásah do rozvádzača zákazníka - spoločný poruchový bod Smartmeter (meranie striedača) a všetky ochrany sú súčasťou tohto rozvádzača. Stačí teda vytvoriť slučku medzi hlavným rozvádzačom a umiestnením technológie. V rozvádzači sa nachádza aj krízové odpojenie striedača HDO (N0 %) a príprava na inštaláciu riešenia FIRE-SAFETY. Typ GW40 je určený pre hlavný istič v stĺpiku 40 A.
Pri spínaní (spínaní stýkača) dochádza k miernemu časovému oneskoreniu - nejde teda o záložné riešenie s bezpečnosťou pri poruche.

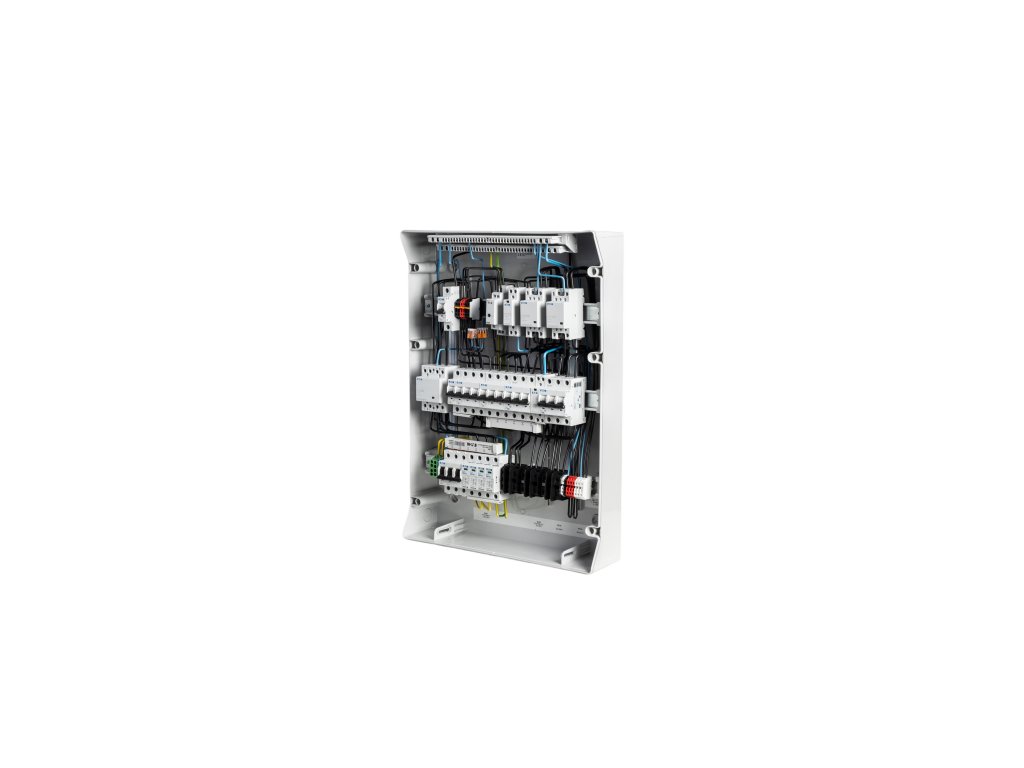

Súpis komponentov
| Kód | Výrobca | Výrobok | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvádzač IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 158331 | EATON | SPBT12-280/4 | Svodič prepätia triedy T1+T2 (B+C), 4-pólová súprava pre TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavný vypínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | SpínačPL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 3722 | ELKO EP | HRN-55 | Relé na monitorovanie napätia | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Inštalačný stykač, 230VAC/50Hz,1S,1R, 25A | 2 |
| 248847 | EATON | Z-SCH230/25-40 | Inštalačný stykač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stykač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Spínač PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286593 | EATON | PL6-B40/3 | JističPL6, charakteristika B, 3-pólový, Icn=6kA, In=40A | 1 |
| 286590 | EATON | PL6-B20/3 | PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
-
Zobrazenie GW-40A
-
Inštalačné pokyny
-
R-GW40-CAD
-
R-GW40 Vyhlásenie o zhode, overenie návrhu, otepľovanie
-
Používateľská príručka
