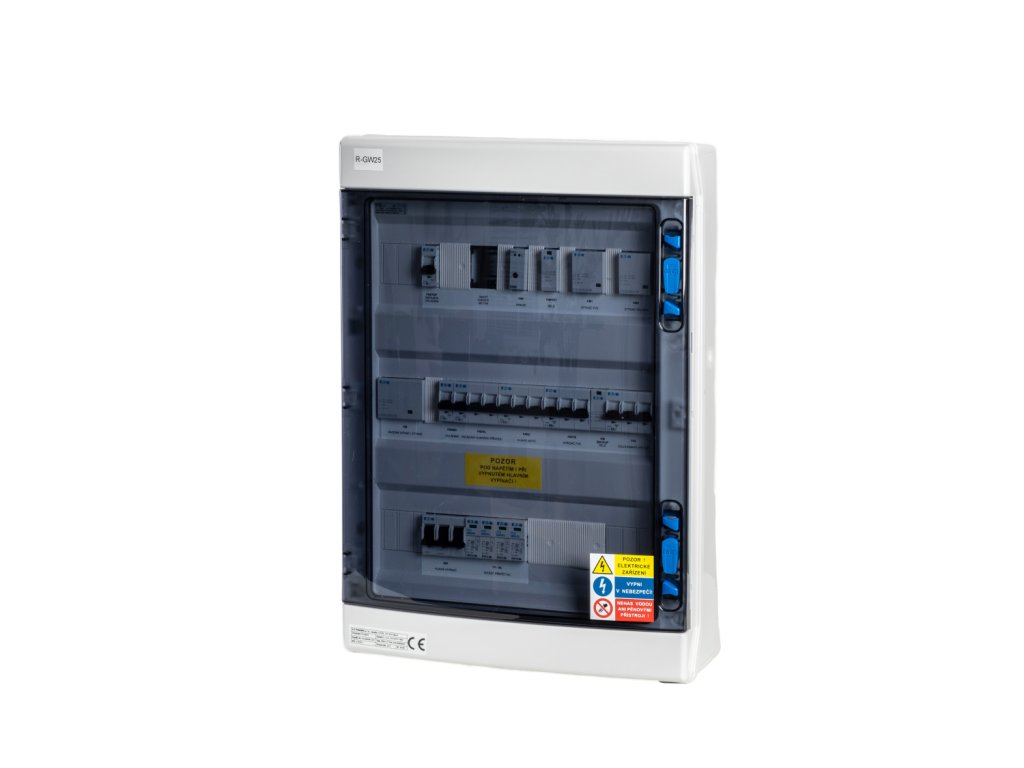

Rozvádzač R-FVE-GW32 - trieda ochrany 1+2
AC rozvádzač určený pre montáž na stenu, IP65 slúžiaci na obsluhu trojfázovej fotovoltaickej elektrárne (typicky striedač Goodwe 4 až 10K-ET).
| Kategória: | MENIČE, PRÍSLUŠENSTVO |
|---|---|
| Hmotnosť: | 9.2 kg |
AC rozvádzač určený pre montáž na stenu, IP65 slúžiaci na obsluhu trojfázovej fotovoltaickej elektrárne (typicky striedač Goodwe 4 až 10K-ET).
Jeho výhodou je automatické prepnutie medzi štandardným chodom zo siete a zálohou. Je potrebné kontrolovať zaťaženie pri výpadku el. energie, aby nedošlo k preťaženiu, pretože jeho funkcia prepne na zálohu striedača celý dom. Nespornou výhodou je minimálny zásah do rozvádzača zákazníka - Smartmeter (meranie striedača) spoločné rozpadové miesto aj všetko istenie je súčasťou tohto rozvádzača. Stačí teda urobiť slučku medzi hl. rozvádzačom a umiestnením technológie. V rozvádzači je pripravené aj krízové odpojenie striedača HDO (N0%) a príprava na osadenie FIRE-SAFETY riešení. Typ GW32 je koncipovaný na hlavný istič v stĺpiku 32A.
Pri prepnutí dochádza k miernemu časovému oneskoreniu (prepnutiu stýkačov) – teda nejde o bez výpadkové riešenie zálohy.
Súpis komponentov
| Kód | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 158331 | EATON | SPBT12-280/4 | Zvodič prepätia triedy T1+T2 (B+C), 4-pólová sada pre TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavný spínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | Istič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 3722 | ELKO EP | HRN-55 | Hlídací napěťové relé | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Instalační stykač, 230VAC/50Hz,1S,1R, 25A | 2 |
| 248847 | EATON | Z-SCH230/25-40 | Instalační stykač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286591 | EATON | PL6-B32/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=32A | 1 |
| 286590 | EATON | PL6-B20/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
