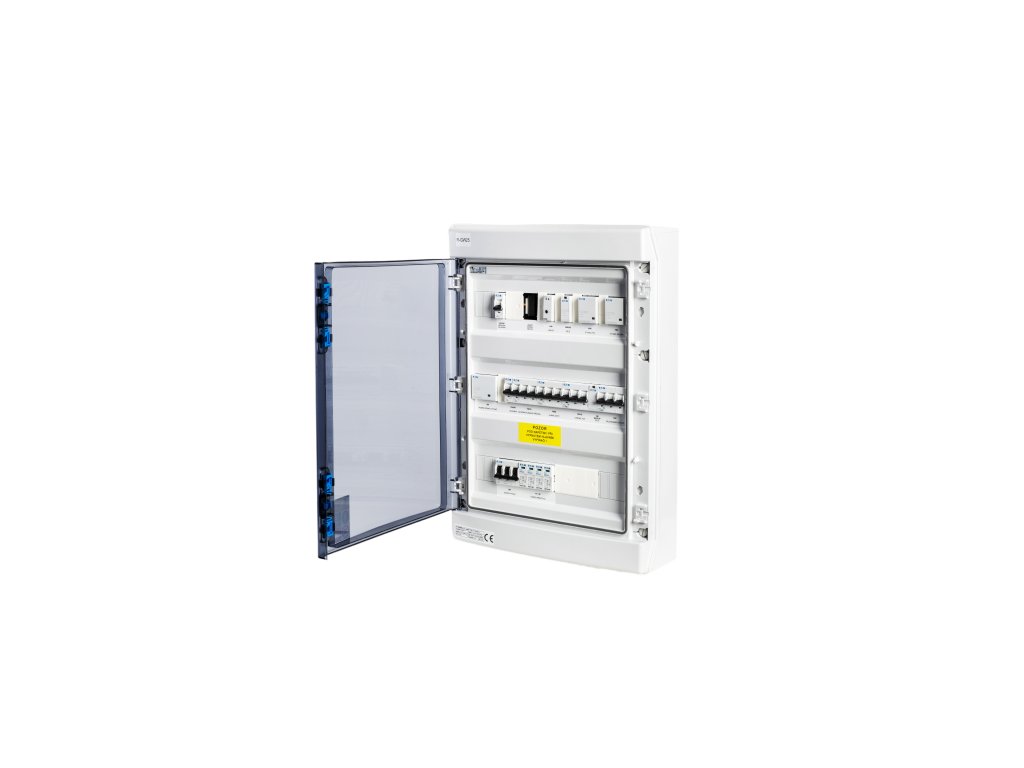

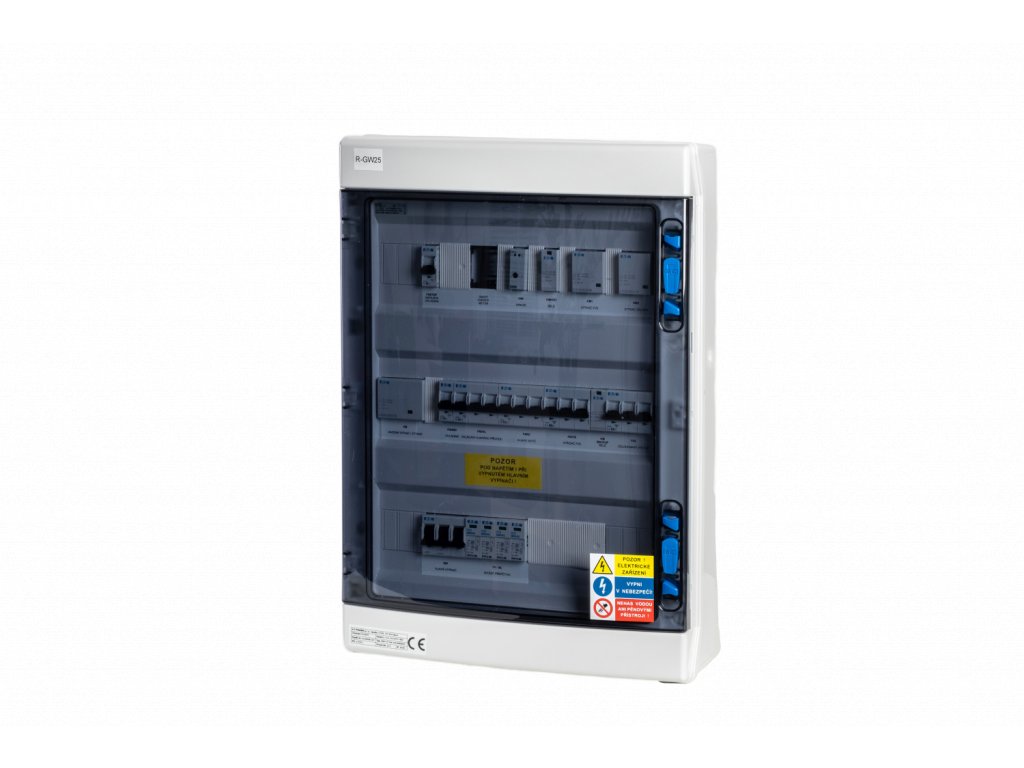

Rozvádzač R-FVE-GW25 - trieda ochrany 1+2
rozvádzač striedavého prúdu určený na montáž na stenu, IP65, používaný na obsluhu trojfázovej fotovoltaickej elektrárne (typicky menič Goodwe 4 až 10K-ET).
| Kategória: | Rozvádzače |
|---|---|
| Hmotnosť: | 9.2 kg |
Striedavý rozvádzač určený na montáž na stenu, IP65, slúži na obsluhu trojfázovej fotovoltaickej elektrárne (typicky menič Goodwe 4 až 10K-ET).
Je výhodou automatického prepínania medzi štandardnou sieťovou prevádzkou a záložnou prevádzkou. Je potrebný na riadenie záťaže počas výpadku elektrickej energie, aby sa zabránilo preťaženiu, pretože jeho funkcia prepína celý dom na záložný zdroj striedača.
Nespornou výhodou je minimálny zásah do rozvádzača zákazníka - Smartmeter (meranie striedača striedača), spoločný poruchový bod a všetky poistky, sú súčasťou tohto rozvádzača. Stačí vytvoriť slučku medzi hlavným rozvádzačom a umiestnením technológie.
Rozvádzač má aj krízový odpojovač pre striedač HDO (N0 %) a prípravu na inštaláciu riešenia požiarnej bezpečnosti. Typ GW25 je určený pre hlavný istič v stĺpci 25 A.
Pri spínaní (spínaní stýkača) dochádza k miernemu časovému oneskoreniu - nejde teda o záložné riešenie s bezpečnosťou pri poruche
Poznámka Smartmeter nie je súčasťou dodávky .
<
Soznam komponentov
| Kód | Výrobca | Výrobok | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvádzač IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 158331 | EATON | SPBT12-280/4 | Svodič prepätia triedy T1+T2 (B+C), 4-pólová súprava pre TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavný vypínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | SpínačPL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 3722 | ELKO EP | HRN-55 | Relé na monitorovanie napätia | 1 |
| 40.52.8.230.0000 | ZÁUJEM | 2P/8A 230VAC 40.52.8.230.0000 | Pravidlo 1NC, 1NO | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Inštalačný stykač, 230VAC/50Hz,1S,1R, 25A | 1 |
| 248847 | EATON | Z-SCH230/25-40 | Inštalačný stykač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stykač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Spínač PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286589 | EATON | PL6-B16/3 | Spínač PL6, charakteristika B, 3-pólový, Icn=6kA, In=16A | 1 |
| 286516 | EATON | PL6-B2/1 | Spínač PL6, charakteristika B, 1-pólový, Icn=6kA, In=2A | 1 |
| 286521 | EATON | PL6-B16/1 | Spínač PL6, charakteristika B, 1-pólový, Icn=6kA, In=16A | 1 |
| 286590 | EATON | PL6-B20/3 | PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
