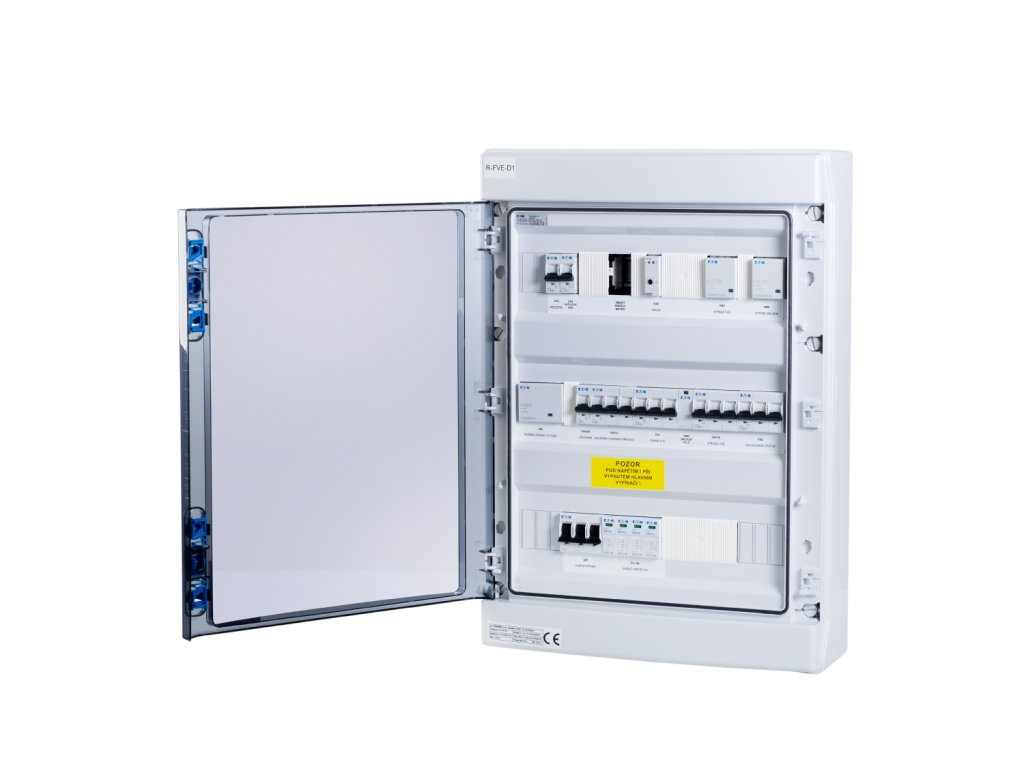

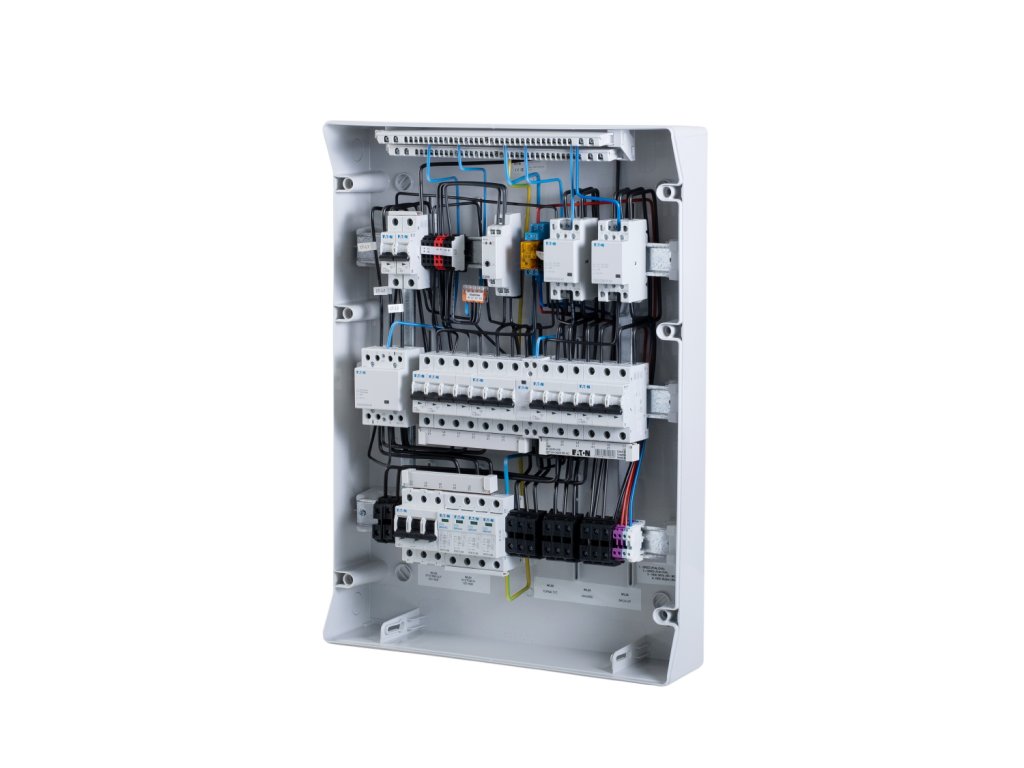

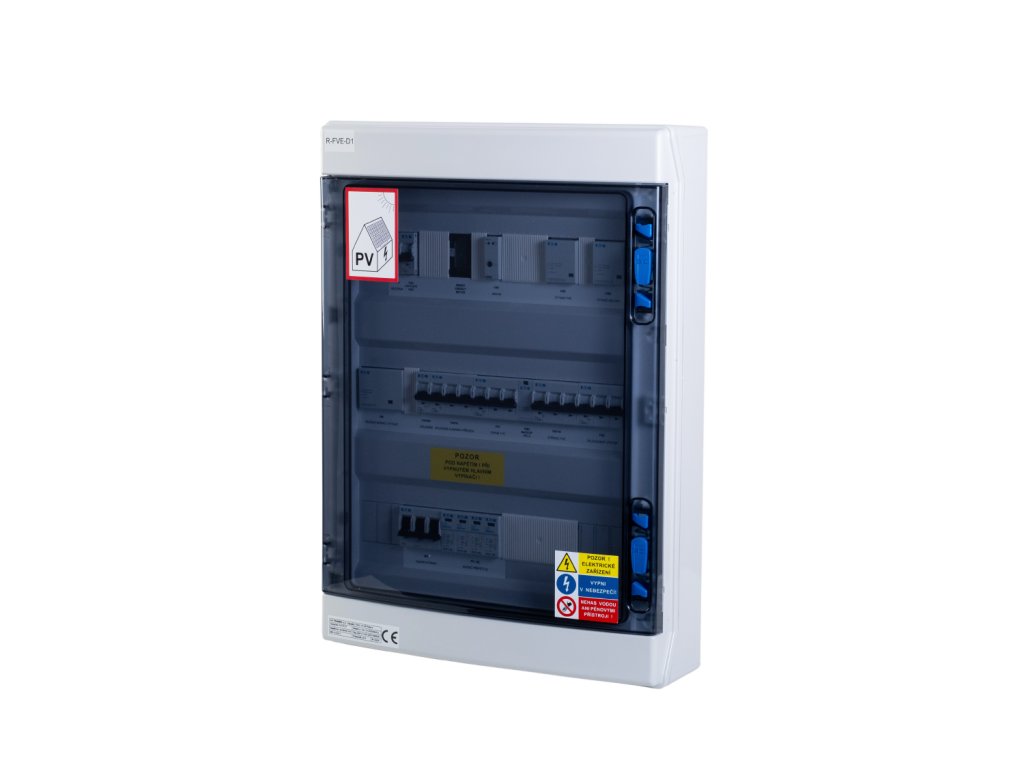

Rozvádzač R-FVE-D1
rozvádzač striedavého prúdu určený na montáž na stenu, IP65, používaný na obsluhu trojfázovej fotovoltaickej elektrárne (typicky menič GoodWe 4 až 10K-ET).
| Kategória: | Rozvádzače |
|---|
Striedavý rozvádzač určený na montáž na stenu, IP65, používaný na obsluhu trojfázovej fotovoltaickej elektrárne (typicky menič GoodWe 4 až 10K-ET).
Jeho výhodou je automatické prepínanie medzi štandardnou sieťovou prevádzkou a záložnou prevádzkou. Pri výpadku napájania je potrebné skontrolovať záťaž, aby nedošlo k preťaženiu, pretože jeho funkcia prepína celý dom na záložný striedač.
Nespornou výhodou je minimálny zásah do rozvádzača zákazníka - Smartmeter (meranie striedača) spoločné poruchové miesto a všetky ochrany, je súčasťou tohto rozvádzača. Stačí teda vytvoriť slučku medzi hlavným rozvádzačom a umiestnením technológie. V rozvádzači je pripravené aj krízové odpojenie meniča HDO (N0%) Rozvádzač R-FVE-D1 je určený pre hlavný istič v stĺpci k rozvádzaču B40/3.
Poznámka Smartmeter nie je súčasťou dodávky.
Pri spínaní dochádza k miernemu časovému oneskoreniu (spínanie stýkača) - nejde teda o bezporuchové záložné riešenie.
Súpis komponentov
| Kód | Výrobca | Výrobok | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvádzač IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 158331 | EATON | SPBT12-280/4 | Svodič prepätia triedy T1+T2 (B+C), 4-pólová súprava pre TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavný vypínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | SpínačPL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 286521 | EATON | PL6-B16/1 | Spínač PL6, charakteristika B, 1-pólový, Icn=6kA, In=16A | 1 |
| 3722 | ELKO EP | HRN-55 | Relé na monitorovanie napätia | 1 |
| 40.52.8.230.0000 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Pravidlo 1NC, 1NO | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Inštalačný stykač, 230VAC/50Hz,1S,1R, 25A | 1 |
| 248847 | EATON | Z-SCH230/25-40 | Inštalačný stykač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stykač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Spínač PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286589 | EATON | PL6-B16/3 | Spínač PL6, charakteristika B, 3-pólový, Icn=6kA, In=16A | 1 |
| 286516 | EATON | PL6-B2/1 | Spínač PL6, charakteristika B, 1-pólový, Icn=6kA, In=2A | 1 |
| 286590 | EATON | PL6-B20/3 | PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
-
Inštalačné pokyny
-
R-FVED1 otepľovanie
-
Vyhlásenie o zhode
-
Rozmery R-FVED1
-
Plán R-FVED1
-
Schéma R-FVED1
