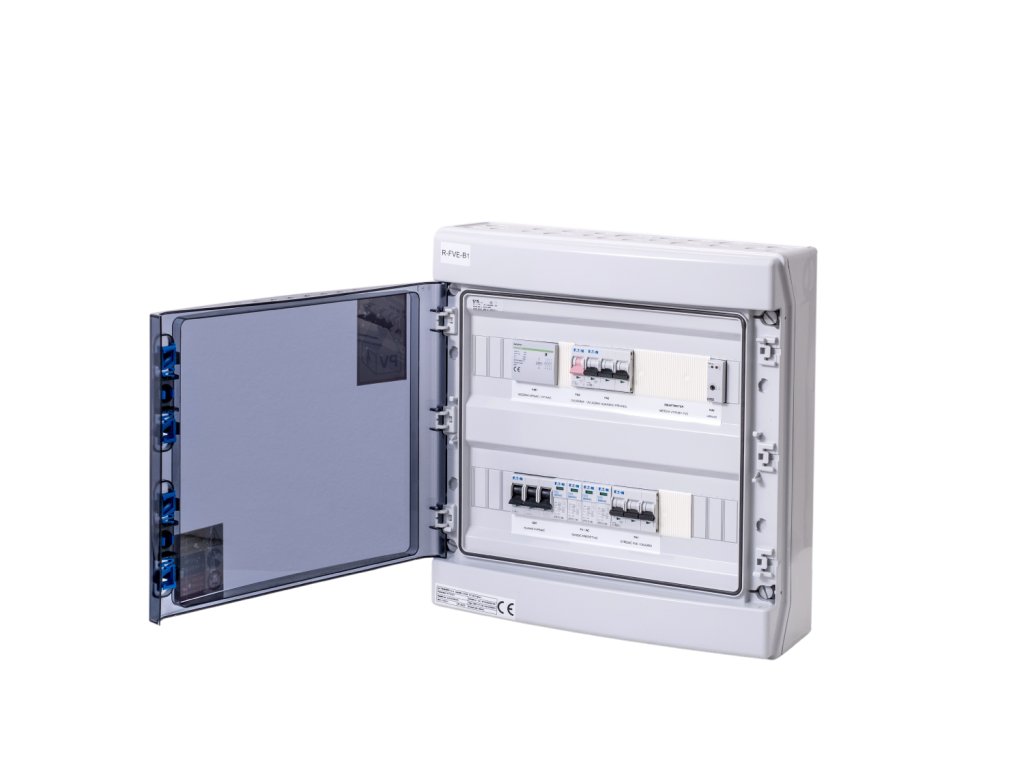

Rozvádzač R-FVE-B1
AC+DC rozvádzače určené pre montáž na stenu, IP65, slúžia na obsluhu trojfázovej fotovoltaickej elektrárne v kombinácii s prepínačom (typicky striedač GoodWe 4 až 10K-ET).
| Kategória: | MENIČE, PRÍSLUŠENSTVO |
|---|
AC+DC rozvádzače určené pre montáž na stenu, IP65, slúžia na obsluhu trojfázovej fotovoltaickej elektrárne v kombinácii s prepínačom (typicky striedač GoodWe 4 až 10K-ET).
Jeho výhodou je manuálny prechod zo siete a zálohou. Je potrebné kontrolovať zaťaženie pri výpadku elektrickej energie, aby nedošlo k preťaženiu po prepnutí prepínača, pretože jeho funkcia prepne na zálohu striedača celý dom.
Nespornou výhodou je minimálny zásah do rozvádzača zákazníka – Smartmeter (meranie striedača), spoločné rozpadové miesto aj všetko istenie je súčasťou tohto rozvádzača. Stačí teda urobiť slučku medzi hl. rozvádzačom a umiestnením technológie.
Pozn. Smartmeter nie je súčasťou dodávky.
V rozvádzači je pripravené aj krízové odpojenie striedača HDO (N0%). Rozvádzač R-FVE-B1 je koncipovaný na hlavný istič v stĺpiku maximálne 40 A. R-FVE-A1 (A2) obsahuje aj DC poistkové odpínače a zvodiče prepätia (A1 jeden pre jeden reťazec, A2 pre dva reťazce). Pri prepnutí dochádza k miernemu časovému oneskoreniu (prepnutiu stýkačov) – teda nejde o bezvýpadkové riešenie zálohy.
Súpis komponentov
| Kód | Výrobca | Produkt | Popis | Počet kusov | |
|---|---|---|---|---|---|
| 174201 | EATON | IKA-2/36-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 2 rady, 36 modulov | 1 | |
| 158331 | EATON | SPBT12-280/4 | Zvodič prepätia triedy T1+T2 (B+C), 4-pólová sada pre TN-S | 1 | |
| 276272 | EATON | IS-40/3 | Hlavný spínač, 240V, 40A, 3HP | 1 | |
| 3722 | EATON | HRN-55 | Sledovacie napäťové relé | 1 | |
| 40528230 + 95.65 | FINDER |
|
Finder RELE | 1 | |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 40A | 1 | |
| 286586 | EATON | PL6-B6/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 | |
| 286590 | EATON | PL6-B20/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 1 | |
| 286516 | EATON | PL6-B2/1 | Istič PL6, char B, 1-pólový, Icn=6kA, In=2A | 1 |
